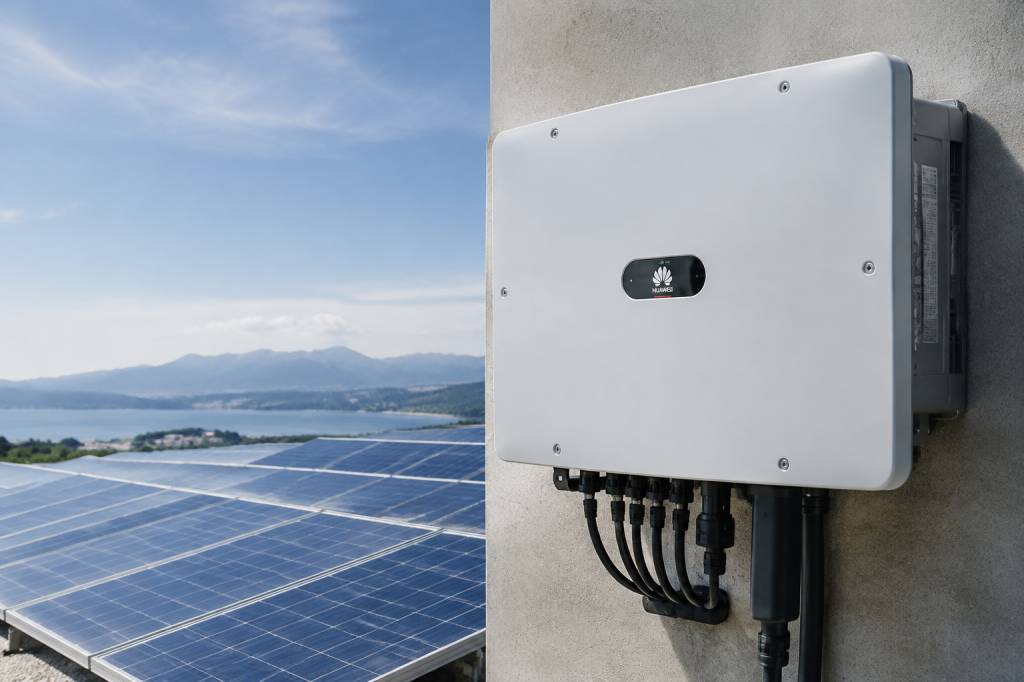

Huawei 100KTL : puissance, rendement et installation de cet onduleur solaire professionnel

Quand une centrale photovoltaïque dépasse quelques dizaines de kilowatts, le choix de l’onduleur devient une décision structurante. Il ne s’agit plus seulement de convertir le courant continu des modules en courant alternatif : il faut aussi gérer plusieurs chaînes de panneaux, limiter les pertes, surveiller l’installation et faciliter sa maintenance. Le Huawei 100KTL appartient à cette catégorie d’onduleurs professionnels conçus pour les installations de forte puissance.

Mais que signifie réellement « 100KTL » ? Quel rendement peut-on attendre, et quelles précautions prendre au moment de l’installation ? Voici les repères essentiels pour évaluer cet équipement, avec un point à garder en tête : Huawei commercialise plusieurs versions de la gamme 100KTL. Les caractéristiques exactes doivent donc toujours être vérifiées sur la fiche technique correspondant à la référence complète.

À quoi sert un onduleur Huawei 100KTL ?

Les panneaux photovoltaïques produisent du courant continu. Or, le réseau électrique et la plupart des équipements d’un bâtiment utilisent du courant alternatif. L’onduleur assure cette conversion, tout en adaptant la production aux conditions du réseau et en surveillant le fonctionnement du champ solaire.

Avec une puissance nominale de l’ordre de 100 kW, un modèle Huawei 100KTL vise principalement les bâtiments industriels, les entrepôts, les bâtiments agricoles, les grandes surfaces commerciales ou les centrales au sol. Il est généralement raccordé à un réseau triphasé et travaille avec un champ composé de nombreuses chaînes de modules.

À titre indicatif, une installation de 100 kWc peut nécessiter autour de 200 à 250 panneaux récents de 400 à 500 Wc. Ce calcul reste volontairement simplifié : le nombre réel dépend de la puissance des modules, de la configuration électrique, des limites de tension et de courant de l’onduleur, ainsi que du rapport entre la puissance des panneaux et celle de l’onduleur.

Ce matériel n’est donc pas destiné à une petite toiture résidentielle. Pour une maison, un appareil de cette taille serait généralement surdimensionné et inadapté au projet. Son intérêt apparaît lorsqu’il faut gérer une production importante avec une architecture professionnelle et un suivi technique rigoureux.

Puissance : ce que recouvre la valeur de 100 kW

La mention « 100KTL » renvoie à une classe de puissance, mais elle ne suffit pas à décrire tous les paramètres de l’appareil. Selon la génération et la variante, les valeurs admissibles en courant continu, en tension, en puissance apparente ou en courant de sortie peuvent différer. Deux onduleurs portant une désignation proche ne sont pas nécessairement interchangeables.

La puissance nominale côté alternatif indique la puissance que l’onduleur peut fournir dans des conditions définies. Côté panneaux, la puissance installée se mesure en kilowatts-crête (kWc). Il est courant de dimensionner un champ photovoltaïque dont la puissance en kWc est légèrement supérieure à la puissance nominale de l’onduleur : on parle alors de surdimensionnement du champ.

Cette pratique peut améliorer la production annuelle lorsque les panneaux fonctionnent rarement à leur puissance maximale, par exemple par temps couvert ou lorsque l’orientation n’est pas optimale. Elle doit toutefois respecter les limites électriques du modèle : puissance photovoltaïque maximale, tension maximale, courant admissible par entrée et plages de fonctionnement des suiveurs MPPT. Un dimensionnement trop ambitieux peut provoquer des écrêtages fréquents ou dépasser les limites du fabricant.

Le nombre de suiveurs MPPT est également déterminant. Un MPPT, ou suivi du point de puissance maximale, adapte le fonctionnement électrique pour tirer le meilleur parti des panneaux raccordés. Les versions professionnelles de la gamme 100KTL proposent plusieurs MPPT, ce qui permet de séparer des groupes de panneaux soumis à des orientations, inclinaisons ou niveaux d’ombrage différents. Le nombre exact varie selon la référence : il faut le contrôler avant de dessiner le schéma de câblage.

Rendement : une conversion efficace, mais pas magique

Les fiches techniques de certains modèles Huawei 100KTL annoncent un rendement maximal pouvant approcher 98,8 %. Cette valeur décrit les meilleures conditions de conversion, et non le rendement garanti à toute heure de l’année. Le rendement européen, calculé selon un profil de fonctionnement plus représentatif, est généralement un indicateur plus utile pour comparer des appareils.

Dans une installation réelle, les performances dépendent notamment de la température, de la tension des chaînes, de la charge de l’onduleur et des conditions du réseau. Les câbles, les connecteurs, les éventuelles ombres et l’état des modules influencent aussi l’énergie effectivement injectée. Un excellent rendement de conversion ne compensera pas une mauvaise conception du champ solaire.

Un exemple concret : sur un bâtiment agricole, deux pans de toiture peuvent présenter des orientations différentes et des ombres portées par un silo à certaines heures. En répartissant les chaînes sur des MPPT adaptés, l’installateur peut éviter qu’un groupe de panneaux défavorisé pénalise excessivement les autres. La configuration optimale dépend cependant de l’architecture électrique précise de l’onduleur et doit être calculée, pas improvisée au pied de l’échelle.

Surveillance et fonctions de protection

Un onduleur professionnel doit produire, mais aussi aider à comprendre ce qui se passe sur l’installation. Les équipements Huawei de cette catégorie peuvent proposer des fonctions de communication et de supervision, notamment par l’intermédiaire de la plateforme de suivi de la marque et d’accessoires de communication compatibles. Les possibilités dépendent du modèle, du micrologiciel et des équipements associés.

La supervision permet généralement de consulter la production, de repérer une baisse inhabituelle et, selon la configuration, d’examiner le fonctionnement de groupes de chaînes. C’est un outil précieux : une chaîne déconnectée ou un défaut apparu après une intervention peut passer inaperçu sans suivi régulier. Une alerte ne remplace toutefois pas un diagnostic sur site par une personne qualifiée.

Les versions concernées peuvent également intégrer ou prendre en charge différentes fonctions de sécurité : surveillance des défauts électriques, détection d’arcs électriques, protections contre les surtensions ou fonctions d’arrêt adaptées à l’installation. Il ne faut pas supposer que toutes ces options sont présentes de la même façon sur chaque 100KTL. La fiche technique et le schéma de sécurité du projet font foi.

Enfin, le 100KTL est en principe un onduleur raccordé au réseau, et non une batterie. Il ne stocke pas à lui seul l’énergie produite. Un projet avec stockage nécessite une architecture compatible, conçue selon les équipements retenus, les règles de raccordement et les besoins du site.

Bien préparer l’installation

Un onduleur de 100 kW est un équipement lourd et puissant. Son implantation se réfléchit dès la conception : accès pour la maintenance, support mécanique, ventilation, exposition aux intempéries et cheminement des câbles. Il faut respecter les distances de dégagement prescrites par le fabricant et éviter les locaux où la chaleur pourrait s’accumuler.

Avant le raccordement, l’installateur doit notamment vérifier :

• la référence exacte de l’onduleur et la compatibilité avec les modules choisis ;
• la tension à vide des chaînes dans les conditions de température les plus froides du site ;
• les courants de fonctionnement et de court-circuit par entrée ou par MPPT ;
• la répartition des chaînes selon les orientations et les ombrages ;
• la conformité des protections, des câbles, de la mise à la terre et du raccordement au réseau ;
• les conditions de communication nécessaires à la supervision et à la transmission des données.

La température mérite une attention particulière. La tension d’un module augmente lorsque sa température baisse. Une chaîne acceptable par une journée douce peut donc dépasser la tension maximale de l’onduleur lors d’un matin d’hiver. Le calcul doit s’appuyer sur les caractéristiques des panneaux et les températures minimales de conception du site.

Le raccordement au réseau, les dispositifs de protection et les démarches administratives doivent également être étudiés avec le gestionnaire de réseau et les professionnels compétents. En France, les exigences varient selon la puissance, le type de raccordement et le contexte du projet. Une mise en service ne se résume pas à brancher les conducteurs : les contrôles électriques et les paramètres réseau sont essentiels.

Maintenance : prévoir plutôt que subir

Un onduleur centralisé ou de forte puissance simplifie certains aspects de l’architecture, mais il concentre aussi une part importante de la conversion sur un seul appareil. Une panne peut donc affecter une fraction notable de la production. Cela ne signifie pas qu’un Huawei 100KTL est fragile ; cela rappelle qu’une installation professionnelle doit intégrer une stratégie de maintenance et de suivi.

Les vérifications périodiques peuvent porter sur l’état visuel de l’équipement, la ventilation, les connexions accessibles, les messages d’alarme et la cohérence de la production. Les interventions électriques doivent être réalisées par des professionnels habilités, en suivant les procédures de sécurité du fabricant. Ouvrir l’appareil ou intervenir sur des connecteurs sous tension n’est pas une opération à confier à un bricoleur motivé.

Sur une exploitation agricole, par exemple, la poussière, les débris végétaux et l’humidité peuvent accentuer les besoins de contrôle, selon l’emplacement retenu. Un suivi mensuel de la production permet de comparer les résultats aux périodes précédentes et de repérer rapidement une anomalie. La météo explique parfois une baisse ; une chaîne défaillante, elle, mérite un diagnostic.

Les points à comparer avant de choisir

Le prix d’achat ne suffit pas à déterminer si l’onduleur est adapté. Il faut comparer le coût complet de l’installation, les contraintes de raccordement, les garanties, les conditions de service et les équipements de communication nécessaires. La disponibilité des pièces et l’organisation de la maintenance locale comptent aussi sur une installation appelée à fonctionner pendant de nombreuses années.

Avant de valider un modèle, demandez à l’installateur de préciser la référence complète, les limites d’entrée en courant continu, le nombre de MPPT, la puissance maximale du champ photovoltaïque recommandée et les fonctions de protection réellement incluses. Vérifiez également la compatibilité avec les modules, le réseau du site et la solution de supervision envisagée.

Le Huawei 100KTL peut constituer une solution pertinente pour un projet tertiaire, agricole ou industriel de grande taille, grâce à sa puissance et à son rendement élevé. Sa réussite dépend toutefois moins d’un chiffre spectaculaire sur une brochure que de la qualité du dimensionnement, du câblage et de la mise en service. À cette échelle, quelques heures d’étude en amont peuvent éviter bien des pertes de production ensuite.
