Schéma branchement panneau solaire plug and play

Le terme « plug and play » a tout pour rassurer : on branche, ça fonctionne, et l’on commence à produire sa propre électricité presque immédiatement. Dans le solaire, cette promesse séduit de plus en plus de particuliers qui veulent réduire leur facture sans se lancer dans un chantier complexe. Mais derrière cette apparente simplicité, le schéma de branchement d’un panneau solaire plug and play mérite d’être compris avec un minimum de rigueur. Car oui, même un système dit « simple » repose sur une logique électrique précise.

Sur le terrain, j’ai souvent vu le même scénario : un kit acheté un samedi matin, déballé avec enthousiasme, puis un léger doute au moment de relier le panneau, l’onduleur et la prise secteur. C’est exactement là qu’un bon schéma de branchement devient précieux. Il permet d’éviter les erreurs classiques, de gagner du temps et surtout de brancher son installation en toute sécurité.

Qu’est-ce qu’un panneau solaire plug and play ?

Un panneau solaire plug and play est un kit photovoltaïque prêt à l’emploi, conçu pour être installé sans intervention lourde ni compétences techniques poussées. Il se compose généralement de :

un ou plusieurs panneaux photovoltaïques ;

un micro-onduleur ou un onduleur intégré ;

des câbles et connecteurs prévus pour un assemblage rapide ;

parfois un système de fixation, un boîtier de protection ou un câble de raccordement secteur.

Le principe est simple : le panneau capte la lumière du soleil, la transforme en courant continu, puis l’onduleur convertit ce courant en courant alternatif compatible avec le réseau domestique. L’électricité produite alimente alors en priorité les appareils en fonctionnement dans le logement. Si la production dépasse la consommation instantanée, le surplus est généralement injecté sur le réseau, selon la configuration du kit et les règles applicables.

Ce type de solution s’adresse surtout à ceux qui veulent démarrer petit, sans toiture à rénover ni dossier d’installation interminable. Une terrasse, un balcon, un jardin, un garage bien exposé : le plug and play adore les configurations simples. Là où un projet photovoltaïque classique peut demander plusieurs étapes administratives et techniques, ici l’idée est d’aller droit au but.

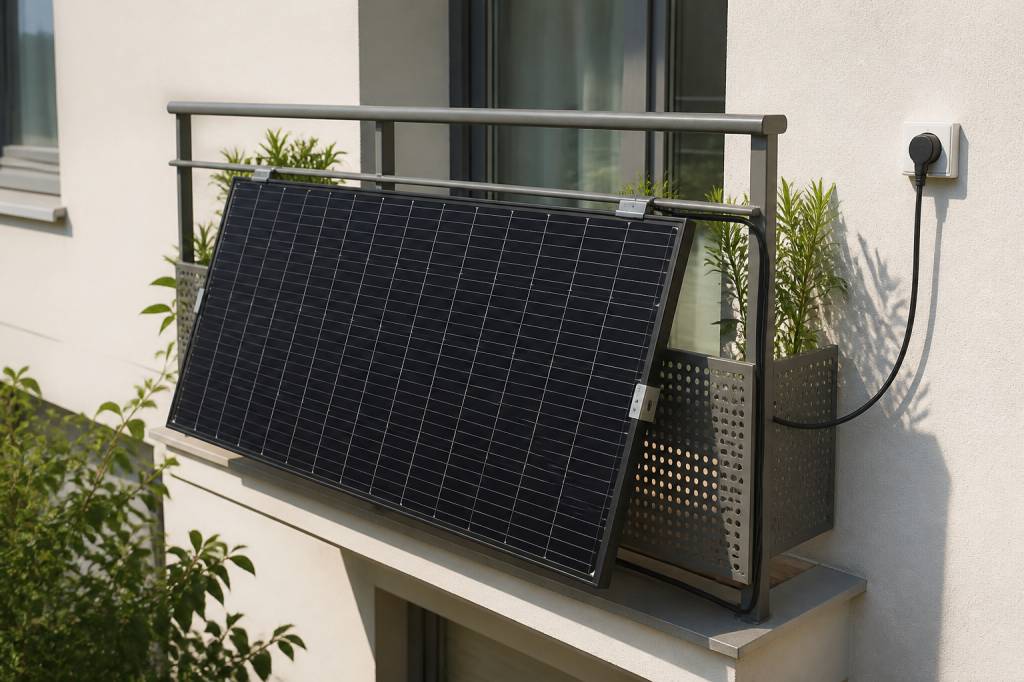

Le schéma de branchement, en version simple et logique

Visualiser le branchement d’un panneau solaire plug and play, c’est finalement suivre le trajet de l’énergie. Le courant ne fait pas de détour, mais il obéit à une chaîne très précise. Dans la plupart des kits, le schéma ressemble à ceci :

Panneau solaire → micro-onduleur → câble de sortie AC → prise dédiée du logement

Le panneau produit un courant continu. Ce courant passe dans le micro-onduleur, qui le transforme en courant alternatif synchronisé sur le réseau domestique. Le câble de sortie AC relie ensuite l’ensemble à une prise électrique adaptée, idéalement protégée et conforme. Une fois branché, le kit injecte sa production dans le circuit domestique.

Ce qui compte ici, ce n’est pas seulement l’ordre des éléments, mais aussi la qualité du raccordement. Un connecteur mal enclenché, un câble sous-dimensionné ou une prise inadaptée peuvent créer des pertes, voire des risques. En solaire, le bricolage approximatif a rarement le sens de l’économie.

Les éléments du schéma de branchement à connaître

Pour comprendre un schéma de branchement, il faut distinguer les rôles de chaque composant. Prenons le temps de les passer en revue, car c’est souvent là que les confusions commencent.

Le panneau photovoltaïque

C’est lui qui capte le rayonnement solaire et produit de l’électricité en courant continu. Son efficacité dépend de l’orientation, de l’inclinaison, de l’ombrage et de la technologie des cellules. Dans un kit plug and play, on utilise souvent un panneau monofacial standard, parfois de forte puissance pour maximiser la production sur une petite surface.

Le micro-onduleur

Le micro-onduleur est le cœur du système. Il convertit le courant continu en courant alternatif et assure la synchronisation avec le réseau électrique du logement. Certains modèles intègrent des fonctions de suivi de production via application mobile. D’autres sont plus sobres, mais tout aussi efficaces. Sur un schéma de branchement, il apparaît entre le panneau et la prise secteur. Sans lui, impossible d’injecter directement le courant produit dans la maison.

Le câble de liaison

Il relie le panneau au micro-onduleur, puis le micro-onduleur au point de raccordement. Selon les kits, ce câble peut être fourni en longueur standard ou en version rallongée. Attention toutefois : rallonger un câble ne doit jamais se faire à la légère. La section, la qualité des connecteurs et la résistance électrique doivent rester cohérentes avec la puissance du système.

La prise de raccordement

C’est l’interface avec le logement. Dans l’esprit plug and play, on imagine une simple prise domestique. Dans la réalité, il faut veiller à utiliser un circuit adapté, idéalement dédié, avec une protection correcte. Tous les modèles de prises ne sont pas équivalents face à une production photovoltaïque continue. Le mieux est d’éviter les multiprises et les montages improvisés, même si le slogan « prêt à brancher » peut donner l’illusion qu’un peu de liberté est toujours possible.

Un schéma type de branchement pas à pas

Voici la logique la plus fréquente pour un kit solaire plug and play :

placer le panneau dans une zone bien exposée au soleil ;

fixer le panneau selon le système prévu par le fabricant ;

relier le panneau au micro-onduleur avec les connecteurs fournis ;

vérifier le verrouillage des connecteurs et l’absence de tension anormale ;

brancher le câble AC du micro-onduleur à une prise adaptée ;

contrôler la mise en service via l’indicateur de l’onduleur ou l’application associée ;

observer la production en temps réel et ajuster légèrement l’orientation si nécessaire.

Ce schéma peut paraître banal sur le papier, mais le succès du système dépend beaucoup de l’exécution. Un panneau posé à plat sur un balcon ombragé par une rambarde produira bien moins qu’un module correctement incliné et dégagé. En solaire, quelques degrés peuvent faire la différence. On ne parle pas d’un détail esthétique, mais bien de rendement réel.

Où brancher un panneau solaire plug and play dans la maison ?

La réponse la plus simple serait : sur une prise secteur. La réponse la plus utile est un peu plus nuancée. Le point de raccordement doit respecter plusieurs critères :

être sur un circuit électrique en bon état ;

être conforme aux recommandations du fabricant ;

éviter les rallonges et multiprises non prévues pour cet usage ;

être accessible pour un contrôle visuel rapide ;

ne pas être exposé à l’humidité ou aux projections d’eau.

Dans certaines installations, on privilégie une prise dédiée ou un circuit spécifiquement pensé pour l’injection de production solaire. Ce n’est pas toujours obligatoire pour les petits kits, mais c’est souvent plus propre, plus sûr et plus lisible pour l’utilisateur. Et lorsqu’on aime suivre ses kWh comme d’autres suivent leur score au foot, un montage bien organisé aide aussi à diagnostiquer les performances.

Les points de vigilance avant de brancher

Le plug and play simplifie l’installation, mais il ne dispense pas d’un minimum de vérifications. Voici les principaux points à surveiller :

la puissance du kit doit être compatible avec le circuit et l’usage visé ;

le panneau ne doit pas être placé dans une zone d’ombrage importante ;

les connecteurs doivent être compatibles entre eux et correctement verrouillés ;

le micro-onduleur doit être bien ventilé ;

le câble ne doit pas être pincé, tendu ou exposé à des contraintes mécaniques ;

la structure de fixation doit résister au vent et aux intempéries ;

la prise secteur utilisée doit être en bon état, sans échauffement anormal.

Une anecdote de terrain revient souvent : un utilisateur pensait que son kit ne produisait presque rien. Après vérification, le problème venait simplement d’un panneau installé face à une zone ombragée une bonne partie de la journée, à cause d’un arbre voisin. Rien d’exotique, mais une preuve de plus que le soleil ne pardonne pas les petits mauvais choix d’implantation.

Différences entre branchement plug and play et installation photovoltaïque classique

Le schéma de branchement d’un panneau solaire plug and play n’a rien à voir avec celui d’une installation photovoltaïque de toiture classique. Dans un projet traditionnel, on retrouve souvent plusieurs niveaux de complexité supplémentaires :

dimensionnement précis de la puissance ;

protection électrique dédiée ;

raccordement plus technique au tableau électrique ;

éventuelles démarches administratives ;

structure de fixation sur toiture ou support spécifique ;

parfois batteries, régulateurs et supervision plus avancée.

Le plug and play, lui, vise l’efficacité d’usage. Il s’installe plus vite, demande moins de travaux et permet de se familiariser avec l’autoconsommation sans engagement lourd. En revanche, il offre généralement une puissance plus limitée et moins de possibilités d’extension qu’une solution solaire complète.

Autrement dit : c’est une excellente porte d’entrée, pas nécessairement le dernier étage de la fusée photovoltaïque. Mais pour beaucoup de foyers, c’est précisément ce qu’il faut pour passer du « j’aimerais produire un peu » au « je produis déjà une part utile de ma consommation quotidienne ».

Faut-il une batterie avec un kit plug and play ?

Pas forcément. La majorité des kits plug and play fonctionnent sans batterie, en injection directe sur le réseau domestique. C’est d’ailleurs ce qui simplifie leur branchement. L’électricité produite est consommée immédiatement par les appareils en fonctionnement, ce qui est la forme la plus simple d’autoconsommation.

Ajouter une batterie permettrait de stocker l’énergie pour la réutiliser plus tard, par exemple en soirée. Mais cela ajoute du coût, de la complexité et parfois des contraintes supplémentaires de gestion. Pour un premier équipement, beaucoup d’utilisateurs préfèrent commencer sans stockage, afin de mesurer les gains réels et d’évaluer ensuite si une évolution est pertinente.

Dans les faits, un kit plug and play sans batterie est déjà utile si vos consommations de jour sont régulières : box internet, réfrigérateur, ventilation, équipements en veille, télétravail. Le but est de faire coïncider au mieux production solaire et usages instantanés. Le soleil travaille le jour ; autant lui donner du travail à faire.

Comment optimiser son branchement pour produire davantage ?

Un bon branchement ne suffit pas si l’implantation est mal pensée. Pour tirer le meilleur de votre panneau solaire plug and play, quelques règles simples font une vraie différence :

orienter le panneau vers le sud si possible, ou au moins vers la meilleure exposition disponible ;

privilégier une inclinaison adaptée à la saison et à la latitude ;

réduire les ombrages portés par les arbres, murs, cheminées ou garde-corps ;

limiter la longueur inutile des câbles ;

surveiller régulièrement les données de production ;

nettoyer le panneau si la poussière, les feuilles ou les dépôts réduisent le rendement.

Un panneau bien branché mais mal orienté peut décevoir. À l’inverse, un kit modeste, mais installé intelligemment, peut offrir une production étonnamment intéressante sur l’année. C’est l’un des grands avantages du solaire en autoconsommation : la performance ne dépend pas uniquement de la puissance affichée, mais aussi du soin apporté à l’installation.

Erreurs fréquentes à éviter

Dans les installations plug and play, les erreurs ne viennent pas toujours d’un défaut matériel. Elles sont souvent liées à une interprétation trop rapide du mot « simple ». Voici les pièges les plus courants :

brancher le kit sur une multiprise ;

poser le panneau dans une zone partiellement ombragée ;

négliger la fixation face au vent ;

utiliser des rallonges non prévues pour l’extérieur ;

oublier de vérifier le bon enclenchement des connecteurs ;

installer le micro-onduleur dans un endroit trop chaud ou mal ventilé.

Le bon réflexe consiste à considérer le kit comme un petit système électrique, et non comme un simple accessoire de jardin. Cela change tout dans la manière de l’installer et de l’utiliser au quotidien.

Ce qu’un bon schéma de branchement vous apporte vraiment

Comprendre le schéma de branchement d’un panneau solaire plug and play, ce n’est pas seulement savoir où mettre chaque câble. C’est surtout adopter une logique de sécurité, de performance et de durabilité. Un montage propre vous évite les pertes, les surchauffes, les erreurs de raccordement et les mauvaises surprises après quelques semaines d’usage.

Et puis il y a le plaisir très concret de voir son kit fonctionner correctement dès la première mise en service. Cette petite satisfaction-là, je la vois souvent chez les particuliers qui franchissent le pas : un affichage de production qui s’allume, une machine à café alimentée en partie par le soleil, et l’impression très nette d’avoir repris un peu de contrôle sur sa consommation électrique.

Le plug and play n’est pas une révolution magique. C’est une solution pratique, accessible et intelligente, à condition de respecter la logique électrique qui la sous-tend. En matière de solaire, les watts aiment la simplicité, mais ils apprécient encore plus la précision.
