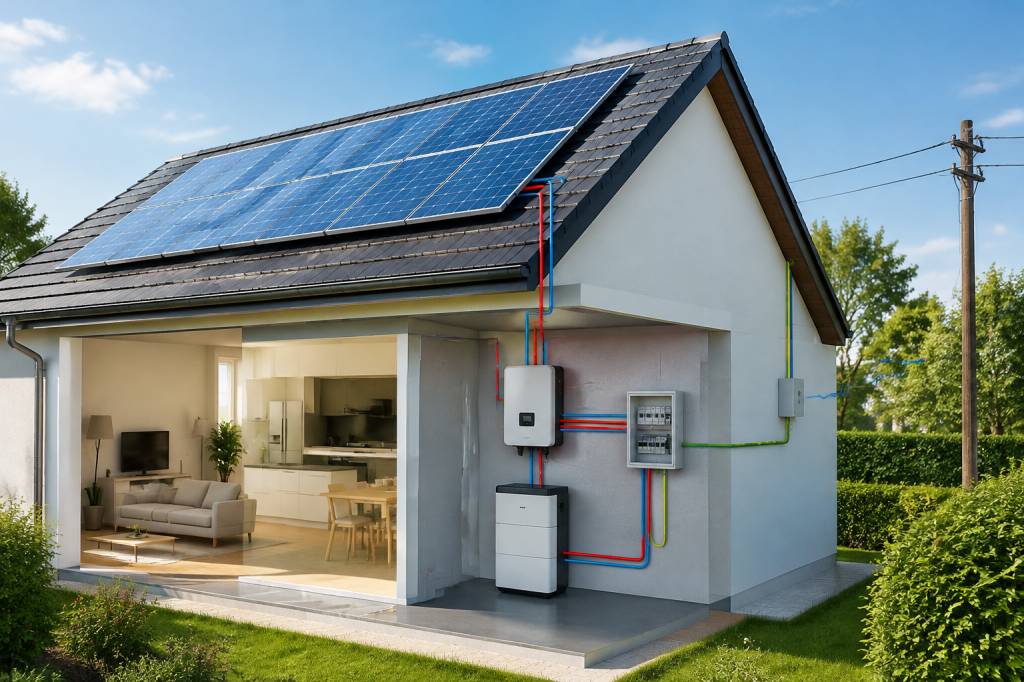

Schéma électrique d’une installation photovoltaïque : comprendre les composants et le raccordement

Un schéma électrique photovoltaïque ressemble parfois à une carte de métro : des lignes, des protections et plusieurs chemins possibles selon que l’électricité est consommée, stockée ou envoyée vers le réseau. Pourtant, avec quelques repères, on comprend vite le trajet de l’énergie. L’enjeu n’est pas seulement de savoir « où va le fil » : un schéma aide à vérifier que les composants sont adaptés, que les protections sont cohérentes et que l’installation peut être entretenue en sécurité.

Voici comment lire les éléments essentiels d’une installation photovoltaïque raccordée à une maison, et ce qui change lorsqu’une batterie entre en jeu. Ce guide permet de comprendre le principe et de dialoguer plus facilement avec un installateur. Il ne remplace pas les plans d’exécution ni l’intervention d’un professionnel qualifié : les travaux électriques exposent à des risques sérieux, y compris lorsque le soleil alimente les panneaux.

Le parcours de l’électricité, du panneau à la maison

Un panneau photovoltaïque transforme une partie de la lumière en électricité à courant continu. Cette électricité rejoint un onduleur, qui la convertit en courant alternatif compatible avec les appareils domestiques et le réseau public. Après les protections nécessaires, elle peut alimenter les usages de la maison. Le surplus, s’il y en a, peut être injecté sur le réseau ou dirigé vers une batterie selon la configuration.

Dans une installation classique sans batterie, le parcours se résume ainsi :

• Les panneaux produisent du courant continu.

• Les câbles acheminent ce courant vers l’onduleur, parfois en passant par un coffret de protection côté courant continu.

• L’onduleur transforme le courant continu en courant alternatif.

• Un tableau électrique et ses protections distribuent l’énergie aux circuits de la maison, tandis qu’un compteur mesure les échanges avec le réseau.

Ce schéma est volontairement simplifié. La forme réelle dépend du nombre de panneaux, du type d’onduleur, de la présence d’un stockage et des exigences applicables au chantier. Pour lire un plan, commencez par suivre les flèches ou les traits depuis les modules jusqu’aux équipements de la maison. Repérez ensuite les protections placées sur chaque partie du circuit.

Les panneaux et les chaînes photovoltaïques

Les panneaux sont généralement reliés entre eux en série pour former une chaîne, ou en parallèle selon la conception. En série, les tensions s’additionnent ; en parallèle, les courants s’additionnent. Le choix du câblage dépend notamment des caractéristiques des modules et de l’onduleur. Il ne se décide donc pas en fonction du seul nombre de panneaux.

Sur le schéma, les panneaux apparaissent souvent sous forme de modules regroupés par chaînes. Ces dernières rejoignent ensuite un onduleur central ou un dispositif électronique installé au niveau de chaque panneau. Les connecteurs et câbles extérieurs doivent être prévus pour cet usage et résister aux conditions du site : rayonnement ultraviolet, humidité, variations de température et efforts mécaniques.

Un point mérite une attention particulière : tant qu’ils reçoivent de la lumière, les panneaux peuvent produire une tension. Couper l’alimentation alternative de la maison ne signifie donc pas automatiquement que tous les conducteurs côté panneaux sont hors tension. C’est l’une des raisons pour lesquelles les interventions doivent suivre une procédure adaptée et être confiées à une personne compétente.

L’onduleur, pièce maîtresse du raccordement

L’onduleur assure la conversion du courant continu en courant alternatif. Il surveille aussi différents paramètres de fonctionnement et, dans une installation raccordée au réseau, cesse normalement d’injecter de l’électricité si le réseau public est interrompu. Cette fonction évite qu’une installation domestique continue d’alimenter une portion de réseau supposée hors tension lors d’une intervention.

On rencontre plusieurs architectures. Avec un onduleur central, plusieurs panneaux sont raccordés à un même appareil. Avec des micro-onduleurs, la conversion s’effectue au plus près de chaque panneau. Des optimiseurs peuvent aussi être ajoutés à une architecture avec onduleur central pour améliorer la gestion de modules soumis à des conditions différentes. Chaque solution a ses avantages et ses limites : ombrage, facilité de suivi, maintenance, coût et caractéristiques de la toiture entrent en ligne de compte.

Sur un schéma, identifiez les bornes d’entrée côté courant continu et la sortie côté courant alternatif. Vérifiez également où se situe l’équipement : un emplacement ventilé, accessible et conforme aux prescriptions du fabricant facilite le suivi et l’entretien. L’onduleur n’est pas un simple boîtier magique ; il doit être dimensionné et installé selon les caractéristiques de l’ensemble du système.

À quoi servent les coffrets et les protections ?

Les protections électriques limitent les risques liés aux défauts, aux surintensités ou aux surtensions. Leur présence et leur configuration dépendent de l’installation, des appareils employés et des règles applicables. Un schéma sérieux les représente clairement, au lieu de les laisser deviner comme les ingrédients d’une recette.

• Le sectionneur côté courant continu permet d’isoler une partie de l’installation pour certaines opérations. Il doit être adapté à la tension et au courant concernés.

• Les fusibles ou dispositifs de protection contre les surintensités peuvent être nécessaires selon le nombre de chaînes et la conception retenue.

• Le parafoudre aide à limiter les effets de certaines surtensions, notamment celles liées à la foudre. Son besoin et son emplacement s’évaluent selon le site et la configuration électrique.

• Le disjoncteur côté courant alternatif protège le circuit raccordé à l’onduleur et permet de l’isoler selon les dispositions prévues.

• Le dispositif différentiel contribue à la protection des personnes en détectant certains courants de défaut. Son type et son dimensionnement doivent être compatibles avec l’onduleur.

• La mise à la terre et les liaisons équipotentielles participent à la sécurité des personnes et des matériels. Leur réalisation doit respecter les prescriptions applicables.

La bonne protection n’est pas nécessairement celle qui multiplie les boîtiers. Elle est celle qui correspond au matériel, à l’architecture et aux conditions du chantier. Un composant mal choisi ou mal raccordé peut être inefficace, voire créer un problème supplémentaire. Sur ce point, le schéma doit être cohérent avec la notice des appareils et l’installation réellement réalisée.

Raccordement au tableau électrique et échanges avec le réseau

Après conversion, l’électricité rejoint la partie alternative de l’installation, généralement au moyen d’un circuit dédié vers le tableau ou un point de raccordement prévu à cet effet. Lorsque les panneaux produisent, les appareils en fonctionnement peuvent consommer cette énergie. Si la production ne suffit pas, la maison complète ses besoins avec le réseau. Si elle dépasse la consommation instantanée, le surplus peut être injecté, selon le contrat et le mode de raccordement.

Imaginez une journée ensoleillée dans une maison ardéchoise : les panneaux produisent à midi, alors que les occupants sont partis travailler. Le réfrigérateur et quelques appareils consomment une partie de l’énergie ; le reste peut partir vers le réseau si l’installation et le contrat le permettent. Le soir, quand la production baisse, la maison prélève de nouveau de l’électricité. Le soleil ne suit pas forcément l’emploi du temps du lave-linge — et c’est souvent là que le pilotage des usages prend tout son intérêt.

Un compteur communicant peut mesurer les flux d’électricité, mais sa présence ne dispense pas de vérifier les modalités administratives et contractuelles du raccordement. L’autoconsommation avec vente du surplus, l’autoconsommation sans injection et la vente totale correspondent à des situations distinctes. Le schéma doit refléter le choix retenu et les équipements associés.

Que change l’ajout d’une batterie ?

Une batterie stocke une partie de l’électricité pour la restituer plus tard. Elle s’intègre à l’installation à l’aide d’un système de conversion et de gestion compatible. Selon la technologie choisie, l’énergie peut être convertie avant le stockage ou la batterie peut être raccordée sur la partie courant continu. Il n’existe donc pas un schéma unique valable pour toutes les installations avec stockage.

Le plan doit montrer la batterie, son système de gestion, les protections prévues et la façon dont elle dialogue avec l’onduleur. Il faut aussi savoir si le système est conçu pour fournir de l’électricité lors d’une coupure du réseau. Beaucoup d’installations raccordées au réseau s’arrêtent en cas de coupure, même si une batterie est présente. Une alimentation de secours nécessite une fonction adaptée et un câblage prévu pour isoler correctement les circuits concernés du réseau public.

Avant de comparer des offres, demandez quelle part des usages la batterie est censée couvrir, quelle puissance elle peut fournir et quels circuits seront alimentés en mode de secours, le cas échéant. La capacité annoncée ne répond pas à elle seule à ces questions : la puissance disponible et le fonctionnement de l’ensemble comptent tout autant.

Comment lire un schéma électrique sans se perdre

Inutile de commencer par décoder chaque symbole. Procédez dans l’ordre, en suivant le trajet de l’énergie et en repérant les frontières entre les parties continue et alternative.

• Repérez les panneaux, puis comptez les chaînes indiquées.

• Suivez les conducteurs jusqu’à l’onduleur et identifiez les éventuels coffrets intermédiaires.

• Localisez les sectionneurs et les protections sur les côtés continu et alternatif.

• Suivez la sortie de l’onduleur jusqu’au tableau électrique et au point de raccordement.

• Repérez le compteur, le réseau public et, le cas échéant, la batterie ou les circuits de secours.

• Vérifiez que les caractéristiques des matériels et les repères du schéma correspondent aux équipements installés.

Les symboles électriques peuvent varier selon les documents, mais une légende doit permettre de les comprendre. Un schéma utile porte aussi des informations d’identification : références des matériels, caractéristiques principales, repérage des circuits et emplacement des équipements. Si ces éléments manquent, demandez une version plus complète plutôt que de supposer que tout est évident.

Les erreurs à éviter et les bonnes questions à poser

Un schéma générique trouvé en ligne peut éclairer le principe, mais il ne constitue pas un plan prêt à appliquer chez soi. L’orientation de la toiture, les ombrages, la longueur des câbles, le type d’onduleur, le régime de raccordement et les équipements déjà présents modifient la conception. Copier le dessin du voisin parce que sa toiture ressemble à la vôtre, c’est un peu comme reprendre son ordonnance parce que vous avez le même âge.

Avant le chantier, demandez à l’installateur un schéma correspondant au projet proposé, avec les protections et les points de raccordement. Vous pouvez notamment poser ces questions :

• Où se trouvent les dispositifs permettant d’isoler les parties de l’installation ?

• Comment l’installation réagit-elle en cas de coupure du réseau ?

• Le surplus est-il injecté, vendu ou limité par un dispositif de gestion ?

• Où apparaissent la mise à la terre et les protections contre les surtensions ?

• Le plan final sera-t-il remis avec les références des équipements réellement posés ?

Après la mise en service, conservez le schéma avec les notices et les documents de raccordement. Il sera précieux pour comprendre une alerte, préparer une intervention ou faire évoluer l’installation. En cas de doute sur un disjoncteur, une odeur inhabituelle, une trace de chauffe ou un câble endommagé, ne démontez rien : éloignez-vous de la zone et contactez un professionnel.

Un plan clair, un système plus facile à suivre

Le schéma électrique raconte le fonctionnement de l’installation : production en courant continu, conversion, protections, consommation domestique et échanges avec le réseau. Une batterie ajoute un parcours de stockage, mais aussi des conditions spécifiques qu’il faut représenter explicitement. Savoir lire ces grandes étapes ne transforme pas le propriétaire en électricien ; cela lui permet de mieux comprendre son équipement et de vérifier que les explications reçues sont cohérentes.

Une installation photovoltaïque bien conçue se juge autant à la qualité de ses composants qu’à la clarté de son raccordement et de sa documentation. Gardez le plan à portée de main, posez les questions avant les travaux et laissez les interventions électriques aux professionnels compétents : c’est une bonne manière de profiter du soleil sans improviser avec le courant.
