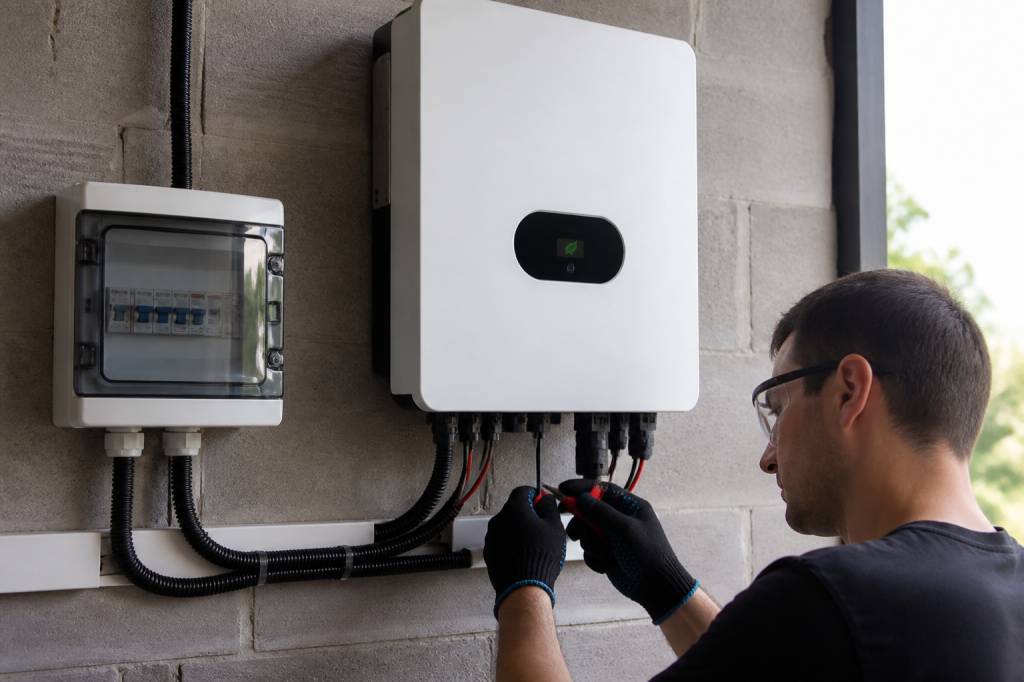

Branchement onduleur solaire : guide complet pour une installation sûre et performante

Pourquoi le branchement de l’onduleur mérite toute votre attention

Dans une installation solaire, l’onduleur est un peu le chef d’orchestre. Les panneaux captent la lumière, mais c’est lui qui transforme cette énergie en électricité réellement exploitable par votre maison ou injectée sur le réseau. Autrement dit, un bon dimensionnement des modules ne suffit pas : si le branchement de l’onduleur est mal pensé, toute la chaîne de production peut perdre en efficacité, voire devenir dangereuse.

Sur le terrain, on voit souvent le même scénario : des panneaux impeccablement posés, un bel ensoleillement, puis une production en deçà des attentes à cause d’un câblage trop long, d’une section de câble sous-estimée ou d’un emplacement d’onduleur mal choisi. Rien de spectaculaire, mais suffisamment pour faire fondre la rentabilité comme neige au soleil. Le bon branchement, ce n’est donc pas un détail technique. C’est l’un des points clés d’une installation sûre, durable et performante.

Le rôle de l’onduleur dans une installation photovoltaïque

Les panneaux solaires produisent du courant continu. Or, la majorité des appareils domestiques fonctionne en courant alternatif. L’onduleur est donc chargé de convertir cette énergie, tout en optimisant le rendement global du système.

Selon le type d’installation, il peut aussi assurer plusieurs fonctions supplémentaires :

• suivi du point de puissance maximale, aussi appelé MPPT ;
• contrôle de la tension et du courant d’entrée ;
• surveillance des défauts électriques ;
• communication avec un système de monitoring ;
• protection contre les surtensions ou les déséquilibres de production.

Dans une maison équipée de panneaux photovoltaïques, l’onduleur est souvent l’interface la plus stratégique. C’est lui qui fait le lien entre le champ solaire, le tableau électrique et, parfois, un système de stockage par batterie. D’où l’importance d’un branchement rigoureux, pensé dès la phase de conception.

Les différents types d’onduleurs et leurs implications de branchement

Avant de parler câbles et protections, il faut identifier le type d’onduleur. Tous ne se branchent pas de la même manière, et tous ne répondent pas aux mêmes besoins.

On distingue principalement :

• l’onduleur centralisé, adapté aux installations où tous les panneaux sont regroupés sur une même chaîne ou plusieurs chaînes identiques ;
• le micro-onduleur, installé derrière chaque panneau ou groupe de panneaux ;
• l’onduleur hybride, capable de gérer à la fois la production solaire, une batterie et parfois le réseau ;
• l’onduleur string, très courant en résidentiel, qui regroupe plusieurs modules en série.

Le choix influence directement le câblage. Avec un micro-onduleur, le courant continu est converti très tôt, ce qui réduit certaines contraintes liées à la haute tension DC. Avec un string inverter, en revanche, il faut porter une attention particulière à la tension à vide, au courant maximal et à la compatibilité entre panneaux.

Un exemple concret : sur une toiture comportant deux orientations différentes, un seul string peut vite devenir une mauvaise idée. Les pertes dues à l’ombre partielle ou aux écarts de production entre versants peuvent pénaliser tout le champ. Dans ce cas, deux entrées MPPT indépendantes, ou des micro-onduleurs, feront souvent mieux le travail.

Les grandes étapes du branchement d’un onduleur solaire

Le branchement doit être préparé avec méthode. Pas besoin de magie, mais un vrai sens de l’anticipation. Voici les étapes fondamentales à respecter.

Vérifier la compatibilité entre panneaux et onduleur

Premier réflexe : lire les fiches techniques. Cela semble évident, pourtant c’est là que se jouent beaucoup d’erreurs. La tension maximale admissible par l’onduleur doit être supérieure à la tension à vide de la chaîne de panneaux, y compris par temps froid. De même, le courant d’entrée ne doit jamais dépasser les capacités de l’appareil.

Quelques points à contrôler :

• la tension à vide des modules en série ;
• le courant de court-circuit ;
• la plage de fonctionnement MPPT de l’onduleur ;
• le nombre maximal de chaînes acceptées ;
• la puissance nominale de l’onduleur par rapport à la puissance crête installée.

Un onduleur trop petit bride la production. Un onduleur surdimensionné n’est pas forcément dramatique, mais il peut coûter plus cher sans réel gain. Comme souvent en solaire, l’équilibre est la bonne réponse.

Choisir le bon emplacement

L’emplacement de l’onduleur n’est pas qu’une question de praticité. Il influe sur la longévité de l’appareil et sur son rendement. Un local trop chaud, mal ventilé ou exposé au soleil direct peut réduire sa durée de vie. À l’inverse, un endroit accessible simplifie la maintenance et les contrôles périodiques.

Les bonnes pratiques sont simples :

• éviter les zones humides et poussiéreuses ;
• prévoir une ventilation suffisante ;
• laisser un espace libre autour de l’appareil ;
• limiter la longueur des liaisons entre panneaux et onduleur ;
• privilégier un accès facile pour l’entretien.

J’ai déjà vu des onduleurs installés dans des garages surchauffés, coincés au-dessus d’un chauffe-eau, avec trois mètres de câbles inutiles à traverser la pièce. Résultat : rendement un peu inférieur, maintenance pénible et chaleur excessive en été. Bref, un bon exemple de ce qu’il faut éviter.

Brancher la partie courant continu en toute sécurité

Le côté courant continu demande une vigilance particulière, car les tensions peuvent être élevées même lorsque l’installation semble inactive. On ne parle pas d’un simple circuit basse tension anodin. Le respect des polarités est impératif, tout comme l’usage de connecteurs adaptés et certifiés.

Les étapes essentielles sont les suivantes :

• couper toute source d’énergie avant intervention ;
• identifier clairement le positif et le négatif de chaque chaîne ;
• utiliser des connecteurs compatibles entre eux, sans mélange hasardeux de marques ;
• vérifier l’intégrité de l’isolant des câbles ;
• serrer correctement les raccords sans excès ;
• contrôler la continuité et l’absence de polarité inversée avant mise sous tension.

Un branchement DC approximatif peut provoquer des arcs électriques, des échauffements localisés ou une perte de production. Ce n’est pas le genre de surprise qu’on apprécie dans un tableau solaire.

Brancher la sortie alternative vers le tableau électrique

Une fois le courant continu converti, l’onduleur alimente le réseau interne via sa sortie AC. Cette liaison doit être protégée et dimensionnée selon la puissance injectée. Là encore, le câble n’est pas choisi au hasard : sa section dépend de la longueur, du courant transporté et des conditions de pose.

Le raccordement au tableau électrique comporte généralement :

• un disjoncteur dédié ;
• un dispositif différentiel adapté ;
• une protection contre les surtensions, selon le contexte ;
• un repérage clair de la ligne photovoltaïque ;
• une mise à la terre conforme aux prescriptions du fabricant et de l’installation.

Le but est double : protéger les personnes et sécuriser le matériel. Une installation solaire bien pensée doit être capable de résister à des défauts réseau, à des surtensions transitoires et aux aléas du quotidien sans mettre en péril la maison.

Les protections à ne jamais négliger

Un système photovoltaïque fiable repose autant sur sa production que sur ses protections. Dans les faits, ce sont souvent elles qui font la différence entre une installation robuste et une installation fragile.

On retrouve notamment :

• les fusibles ou disjoncteurs DC, selon l’architecture retenue ;
• les parafoudres, particulièrement utiles dans les zones exposées à la foudre ;
• le sectionneur, pour isoler proprement les circuits lors d’une intervention ;
• la liaison équipotentielle et la mise à la terre ;
• les protections AC, côté distribution interne.

Ces équipements ne sont pas là pour alourdir le devis. Ils servent à éviter qu’un incident local ne dégénère en panne générale. Et dans le solaire, une panne évitée est souvent bien moins coûteuse qu’une réparation tardive.

Cas particulier : le branchement d’un onduleur hybride avec batterie

Les onduleurs hybrides gagnent du terrain, car ils permettent d’ajouter du stockage à une installation photovoltaïque. Sur le papier, c’est séduisant. En pratique, cela ajoute plusieurs niveaux de vigilance.

Le raccordement d’une batterie impose de respecter :

• la compatibilité chimique et électrique entre batterie et onduleur ;
• la plage de tension de charge et de décharge ;
• le courant maximal accepté ;
• la communication éventuelle entre les deux équipements ;
• les conditions de température recommandées.

Une batterie mal raccordée, c’est un peu comme greffer un moteur de bateau sur une trottinette : l’idée peut sembler ingénieuse, mais le résultat dépend entièrement du respect des spécifications. Ici, l’approximation n’a pas sa place.

Les erreurs fréquentes lors du branchement d’un onduleur

Avec l’expérience, on retrouve toujours les mêmes pièges. Les connaître permet de les éviter avant même d’ouvrir la mallette à outils.

• inverser la polarité en courant continu ;
• mélanger des panneaux aux caractéristiques trop différentes dans une même chaîne ;
• sous-dimensionner les câbles ;
• négliger la ventilation de l’onduleur ;
• oublier les protections de surtension ;
• installer l’appareil dans un environnement trop chaud ;
• brancher sans vérifier les plages de tension MPPT.

Le plus frustrant, c’est qu’une grande partie de ces erreurs pourrait être évitée avec une simple vérification croisée des données techniques. En solaire, le temps passé à contrôler en amont est presque toujours gagné plus tard.

Comment tester l’installation avant la mise en service

Avant de lancer la production, il faut valider l’ensemble de l’installation. Cela passe par des mesures et des vérifications indispensables. Pas question d’appuyer sur l’interrupteur en croisant les doigts.

Les contrôles à effectuer incluent :

• la continuité des conducteurs ;
• la vérification des polarités ;
• la mesure de la tension à vide des chaînes ;
• le contrôle de l’isolement ;
• l’absence d’échauffement anormal au niveau des raccords ;
• la bonne reconnaissance de l’onduleur par le réseau ou le système de monitoring.

Une fois l’onduleur mis en service, il faut surveiller les premiers jours de fonctionnement. Les courbes de production doivent être cohérentes avec l’ensoleillement, et aucun message d’erreur ne doit apparaître. Si un défaut survient, mieux vaut intervenir rapidement que laisser le problème s’installer.

Optimiser le rendement dès le branchement

Le branchement n’est pas seulement une affaire de sécurité. Il a aussi un impact direct sur la performance. Un câblage propre, des longueurs réduites et une architecture cohérente limitent les pertes électriques. Cela peut sembler minime à l’échelle d’une journée, mais sur vingt-cinq ans de fonctionnement, la différence devient bien réelle.

Quelques leviers d’optimisation utiles :

• réduire la longueur des liaisons DC quand c’est possible ;
• adapter la configuration des strings à l’orientation des panneaux ;
• choisir une section de câble appropriée ;
• éviter les points de connexion inutiles ;
• privilégier un onduleur doté d’un suivi MPPT performant ;
• surveiller régulièrement les données de production.

Le monitoring est souvent sous-estimé. Pourtant, il permet de détecter une baisse de rendement, une chaîne en défaut ou un comportement anormal avant que cela ne devienne un vrai souci. C’est un peu le tableau de bord de votre centrale domestique.

Faut-il installer soi-même ou faire appel à un professionnel ?

La réponse dépend du niveau de compétence, du type d’installation et du cadre réglementaire local. Sur une petite configuration en autoconsommation, certains bricoleurs avertis peuvent être tentés de réaliser une partie du montage. Mais le branchement de l’onduleur, lui, demande une vraie rigueur électrique.

Faire appel à un professionnel présente plusieurs avantages :

• vérification du dimensionnement électrique ;
• respect des normes et des prescriptions fabricant ;
• mise en service sécurisée ;
• garantie d’un raccordement cohérent avec le reste de l’installation ;
• gain de temps et réduction du risque d’erreur.

Pour résumer sans dramatiser : un onduleur mal branché peut coûter bien plus cher qu’une intervention professionnelle bien faite. Et dans un projet solaire, mieux vaut investir dans la fiabilité que dans les correctifs.

Les bons réflexes pour un branchement durable

Si l’on devait retenir l’essentiel, ce serait ceci : le branchement d’un onduleur solaire ne s’improvise pas. Il se prépare, se contrôle et se documente. Entre la compatibilité électrique, les protections, le choix de l’emplacement et la qualité des connexions, chaque détail compte.

Un système bien branché, c’est une installation plus sûre, plus stable et plus rentable. Et c’est aussi la garantie de profiter pleinement de l’énergie solaire, sans laisser des pertes invisibles grignoter vos kilowattheures. Après tout, le soleil fait déjà sa part du travail. À l’installation de faire le reste, proprement.
